Для чего нужны видеоокуляры
Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

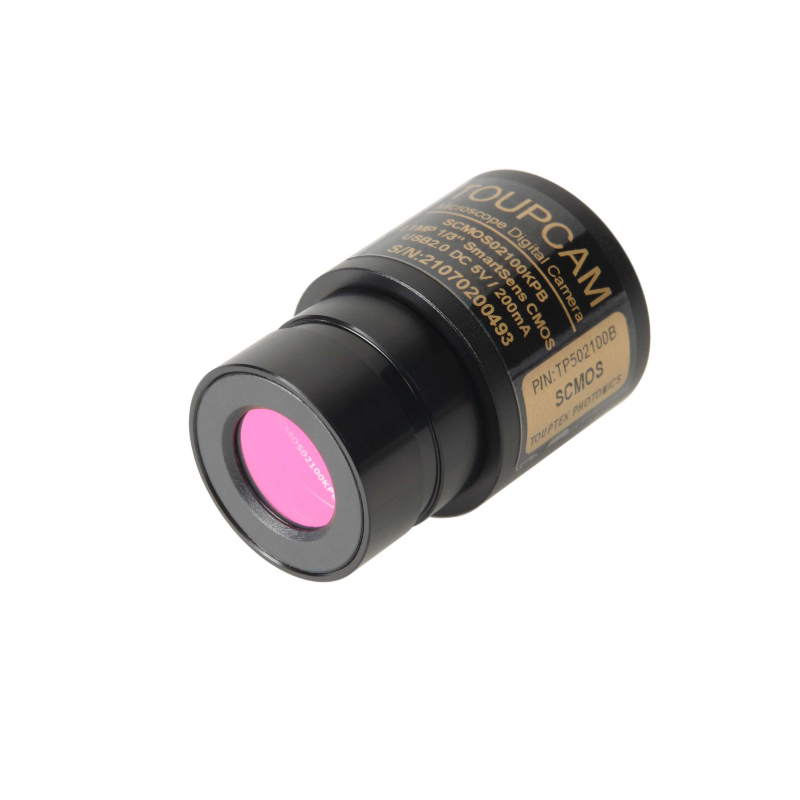

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam SCMOS02100KPB позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы для дальнейших исследований и обработки. Устройство может использоваться с микроскопами любого типа – монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.
ToupTek Photonics
Видеоокуляр ToupCam SCMOS02100KPB разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek получила признание во всем мире.
Цифровые возможности
Видеоокуляр ToupCam SCMOS02100KPB построен на цветном CMOS сенсоре формата 1/3 дюйма c размером пикселя 2,7х2,7 мкм. Устройство поддерживает запись видеофайлов с разрешением Full HD 1920x1080 с частотой 30 кадров в секунду. При записи файлов формата фото также поддерживается полное разрешение 1920x1080. Благодаря ИК-фильтру, обрезающему излучение с длинами волн более 700 нанометров, обеспечиваются минимальные искажения цвета. Высокая чувствительность сенсора 4510 мВ/люкс-с позволяет получать отличное изображение с малым уровнем шума с объективами больших увеличений.
Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam SCMOS02100KPB, редко нуждаются в глубокой постобработке.
Доступен и начинающему
Для того, чтобы начать работу с видеоокуляром ToupCam SCMOS02100KPB, не нужны никакие специальные навыки и настройки микроскопа. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. В видеоокуляре используется широко распространенный стандарт крепления с установочным диаметром 23,2 мм. Это позволяет использовать устройство с различными микроскопами многих типов и торговых марок.
Для установки видеоокуляра в тубусы, имеющие другие диаметры, используются переходники 23,2-30,5 и 23,2-30,0.
При использовании бинокулярного микроскопа, для установки видеоокуляра рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации. Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Продвинутое ПО ToupView
ПО ToupView, поддерживаемое большинством операционных систем, обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.
Полезным дополнением к видеоокуляру ToupCam SCMOS02100KPB станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.
Особенности:
Цветной CMOS сенсор 2.1Мр.
Запись фото с разрешением 1920x1080.
Запись видео Full HD с частотой 30 кадров в секунду.
Совместимость с большинством операционных систем.
Широко распространенный установочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами.
Программное обеспечение для камеры ToupCam
Программа ToupTek View
Скачать (366 Мб)
Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Dshow
Скачать (1,6 Мб)
Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Twain
Скачать (1,5 Мб)
API с поддержкой Native C/C++, DirectShow, Twain и SDK Для Windows, Linux и Mac OsX
Скачать (15,1 Мб)
Циферблат механических часов. Записано с помощью видеокуляра ToupCam SCMOS02100KPB.
Микроскоп Микромед Р-1, объектив 4х.
