Для чего он предназначен
Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

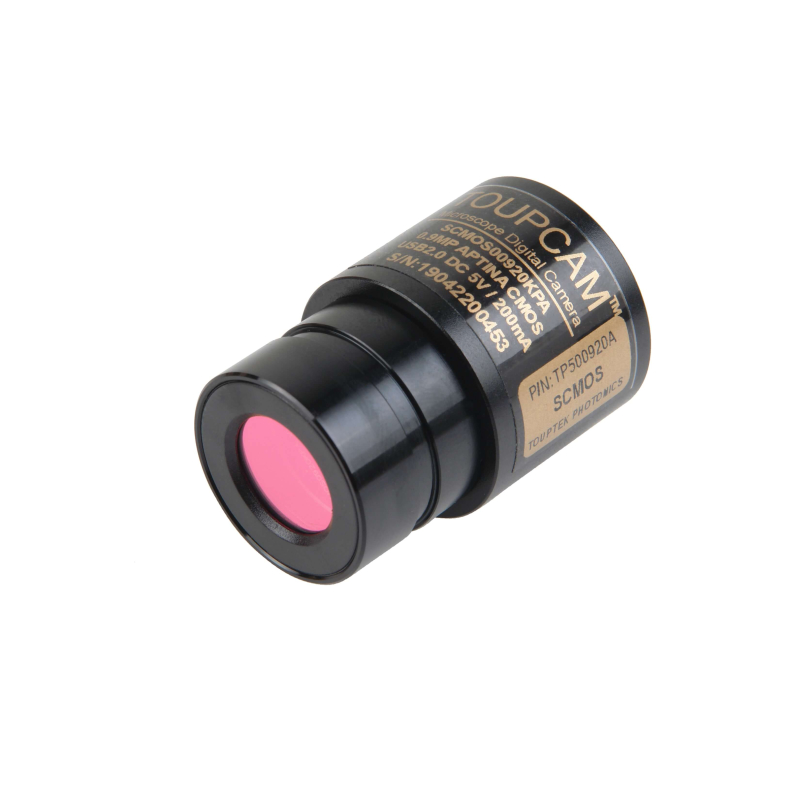

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam SCMOS00920KPA позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа – монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.
ToupTek Photonics
Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek получила признание во всем мире.
Что он умеет
Видеоокуляр ToupCam SCMOS00920KP построен на цветном CMOS сенсоре BG0703(С) 0.92Мр формата 1/2,7 дюйма с размером пикселя 4,4х4,5 мкм. Столь крупный размер пикселя позволяет достигать очень высокой чувствительности сенсора – 5800 мВ/люкс-сек. Подобная чувствительность недостижима в сенсорах высокого разрешения, архитектура которых имеет пиксели размером 2 мкм и менее. Высокая чувствительность особенно важна при использовании объективов большого увеличения. Кроме того, благодаря крупным пикселям обеспечивается меньший уровень шума, что снижает необходимость шумоподавления и упрощает обработку изображения.
Устройство поддерживает запись видеофайлов с разрешением 1280x720 на скорости 25 кадров в секунду. При записи файлов формата фото также поддерживается разрешение 1280x720. Благодаря ИК-фильтру, обрезающему излучение с длинами волн более 700 нанометров, обеспечиваются минимальные искажения цвета.
Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam SSCMOS00920KP, редко нуждаются в серьезной постобработке.
Проще не бывает
Для того, чтобы начать работу с видеоокуляром ToupCam SCMOS00920KP, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. В видеоокуляре используется широко распространенный стандарт крепления с установочным диаметром 23,2 мм. Это позволяет использовать устройство с различными микроскопами многих производителей. Для установки видеоокуляра в тубусы, имеющие другие диаметры, используются переходники 23,2 - 30,5 и 23,2 - 30,0.
При использовании бинокулярного микроскопа, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации. Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Программное обеспечение
ПО ToupView, поддерживаемое большинством операционных систем, обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.
Полезным дополнением к видеоокуляру ToupCam SCMOS00920KP станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд, можно с высокой точностью вычислить видимое цифровое увеличение.
Особенности
Цветной CMOS сенсор 0.92 Мр.
Запись фото с разрешением 1280x720 и HD видео со скоростью 25 кадров в секунду.
Высокая чувствительность сенсора отлично подходят для исследований с большими увеличениями.
Совместимость с большинством операционных систем.
Широко распространенный посадочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами многих производителей.
Программное обеспечение для камеры ToupCam
Программа для контроля,настройки,и видеозахвата изображения
Скачать(31 Мбайт)
Пакет ПО, включающий в себя драйвердля камер ToupTek и DLLс поддержкой интерфейса Dshow
Скачать(1.6 Мбайт)
Пакет ПО, включающий в себя драйвердля камер ToupTek и DLL с поддержкой интерфейса Twain
Скачать(1.5 Мбайт)
API с поддержкой Native C/C++, DirectShow,Twain и SDK Для Windows,Linux и Mac OsX
Скачать(15.1 Мбайт)
Фрагмент медной монетки в отраженном свете.
Использован видеокуляр ToupCam SCMOS00920KP и объектив с увеличением 4х.
