Для чего он используется

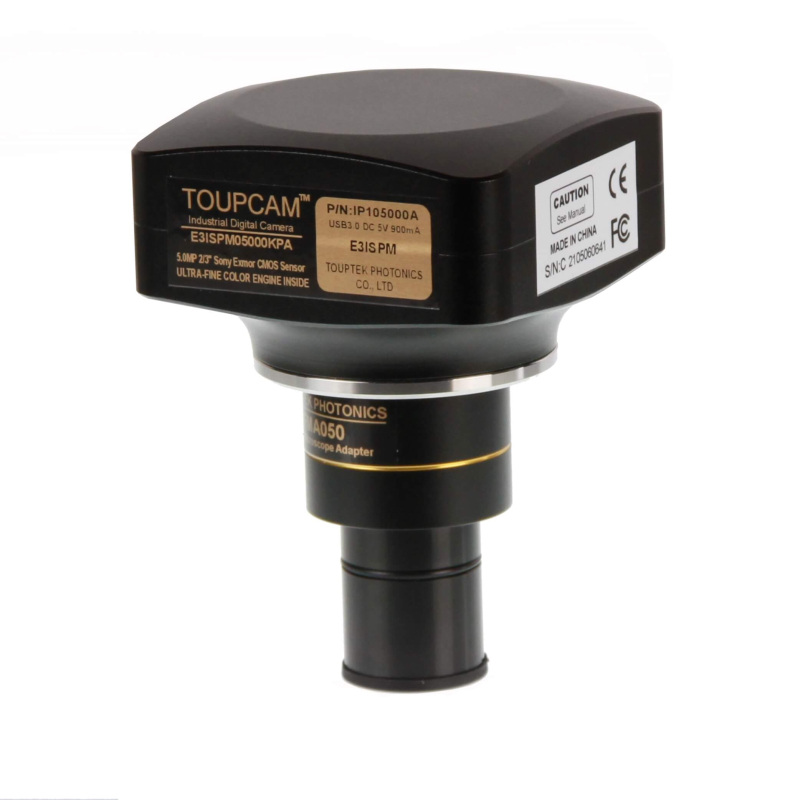

Видеоокуляр, или окулярная камера ToupCam E3ISPM05000KPA используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.
Устройство разработано в соответствии с высокими стандартами, принятыми для индустриального оборудования. Видеоокуляр подобного класса используется, когда на первом месте находятся высокое качество изображений, достоверность получаемых результатов и скорость работы.
Видеоокуляр ToupCam E3ISPM05000KPA осуществляет связь микроскопа с компьютером через высокоскоростной порт USB3.0 и позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами различных производителей и любого типа – монокулярными, бинокулярными и тринокулярными.
ToupTek Photonics
Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek признана во всем мире.
Передовая камера
Видеоокуляр ToupCam E3ISPM05000KPA построен на цветном CMOS сенсоре Sony Exmor 5Мр с технологией обратной засветки. Сенсор имеет формат 2/3" и физические размеры 8,45x7,07 мм. Камера поддерживает запись фото и видеофайлов с максимальным разрешением 2448x2048 с частотой 35 к/с. Благодаря ИК-фильтру обеспечивается спектральный диапазон, близкий к спектральной чувствительности глаза человека, благодаря чему искажениями цвета минимальны.
Примененная в камере новая генерация разработанной ToupTek Photonics технологии Ultra Fine Color Engine базируется на новом 12-битном процессоре TM HISPVP. Это позволяет формировать RAW данные разрядностью 8/12 бит и оптимизировать цветовое пространство за счет технологий коррекции «горячих пикселей», демозаики, кросс-канальной и цветовой коррекции, коррекции гаммы и многих других. В результате записанные файлы отличаются идеальной цветопередачей, впечатляющей резкостью, широким динамическим диапазоном и поэтому редко нуждаются в дальнейшей обработке.
Нужна ли бинаризация
Бинаризация применяется в камерах высокого разрешения для увеличения чувствительности и динамического диапазона. Посредством бинаризации осуществляется объединение соседних пикселей в группы. В результате пропорционально уменьшается разрешение сенсора, но достигается увеличение площади пикселя, и как следствие увеличивается его чувствительность. Это имеет первоочередное значение при использовании камер с малыми размерами пикселей при исследованиях с большими увеличениями, когда яркость изображения мала. В подобных случаях на первом месте находится не разрешение, а чувствительность.
В видеоокуляре ToupCam E3ISPM05000KPA используется сенсор Sony Exmor формата 2/3" с физическими размерами пикселя 3,45х3,45 микрометра. В сочетании с технологией обратной засветки это обеспечивает сверхвысокую чувствительность сенсора – 1146 мВ и экстремально низкий уровень темнового сигнала 0.15 мВ. Таким образом, применение бинаризации в окулярной камере ToupCam E3ISPM05000KPA не требуется и разрешение сенсора 2448x2048 сохраняется даже на предельно малых уровнях яркости объекта исследования.
Цифра плюс оптика
ToupCam E3ISPM05000KPA устанавливается на микроскоп с помощью специального оптического адаптера. Оптика обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Это способствует эффективному использованию всей площади сенсора и за счет максимально полного использования разрешения позволяет избежать потерь информативности исследований. Также использование оптики позволяет получать большее цифровое увеличение при программном масштабировании.
Предельно просто
Для того, чтобы начать работу с видеоокуляром, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации. Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Подойдет к любому микроскопу. И не только
В видеоокуляре ToupCam E3ISPM05000KPA используется широко распространенная система крепления C-mount. Это позволяет при необходимости использовать с видеоокуляром оптические адаптеры разных увеличений, необходимые для настройки точного согласования размеров поля при работе с различными объективами. В комплект к видеоокуляру входят переходники 23.2/30.0 и 23.2/30.5, благодаря чему не возникнет никаких трудностей при его установке на любые микроскопы с тубусами различных диаметров.
Благодаря высокой чувствительности сенсора и возможности длительных выдержек, ToupCam E3ISPM05000KPA отлично подходит для астрономических исследований. Чтобы установить его на телескоп предназначены дополнительные «астрономические» переходники, например, 23.2/31.75.
Программное обеспечение
ПО ToupView поддерживается большинством операционных систем и обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие. С помощью оригинального ПО можно настраивать одним кликом ББ, настраивать цветность, насыщенность, управлять параметрами и режимами экспозиции и многое другое. ПО поддерживается платформами Windows / Linux / МacOS / Android.
Полезным дополнением к видеоокуляру ToupCam E3ISPM05000KPA станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.
Особенности
Цветной CMOS сенсор 5Мр с обратной засветкой.
Высокая чувствительность сенсора и низкий уровень шумов позволяют получать изображения высокого качества при исследованиях с большими увеличениями.
Эффективен при исследованиях в астрономии.
Запись фото и видео с разрешением 2448x2048.
Совместимость с большинством операционных систем.
В комплекте оптический адаптер 0,5х.
Широко распространенный установочный стандарт C-mount.
В комплекте переходники 23.2/30.0 и 23.2/30.5, что позволяет устанавливать видеоокуляр на разнообразные микроскопы.
Скачать ПО ToupView можно здесь.
ЧТО ТАКОЕ ТЕХНОЛОГИЯ ОБРАТНОЙ ЗАСВЕТКИ?
Это последняя генерация CMOS сенсоров. BSI = Back Side Illuminated, или CMOS сенсор с обратной засветкой. Основное отличие сенсоров BSI от широко распространенных традиционных CMOS сенсоров FSI = Front Side Illuminated, заключается в измененном расположении проводников и фотодиодов на подложке.
Благодаря такому изменению структуры:
Повысилась освещенность матрицы, поэтому увеличилась величина полезного сигнала и чувствительность сенсора. По чувствительности CMOS сенсоры BSI уже обогнали сенсоры CCD.
Увеличилось соотношение сигнал/шум, благодаря этому уменьшился общий уровень шума изображения, упростилась обработка и улучшилось качество изображения.
Структура матиц BSI вызывает меньшую дифракцию света, благодаря этому возможно получить более высокое разрешение системы объектив – сенсор.
Расположение подложки с проводниками под плоскостью фотодиодов позволяет уменьшить размер пикселей и при неизменных размерах матрицы также увеличить разрешение.
