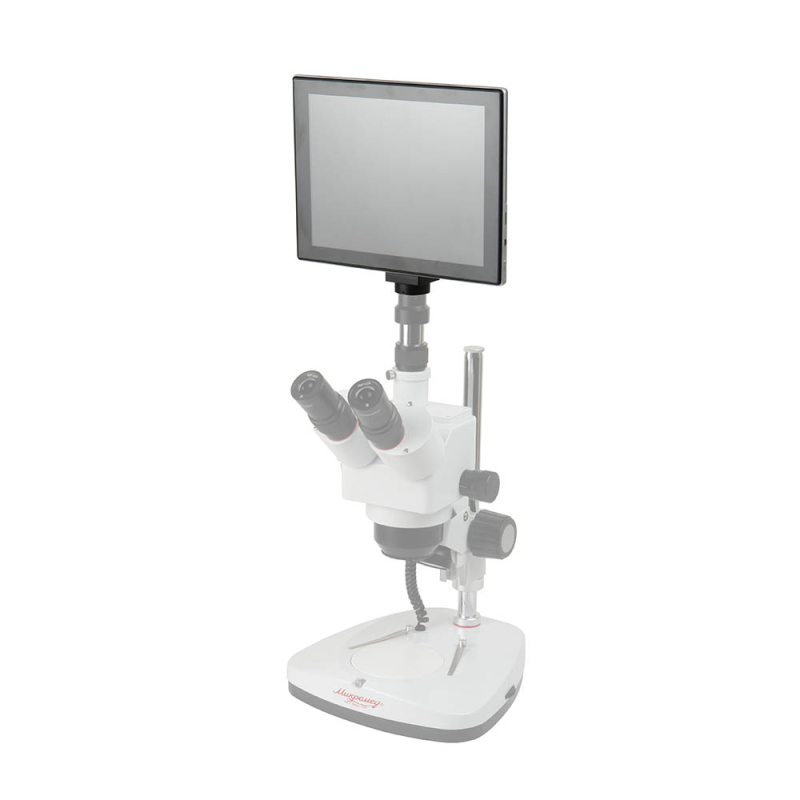

Система визуализации Микромед Visual 5MP 9.7? для микроскопа представляет собой 5.0-мегапиксельную камеру соптическим интерфейсом C-mount иэкраном 9.7?
Главным образом, система визуализации предназначена для проведения оптического гранулометрического анализа.
Гранулометри?ческий соста?в (механический состав, почвенная текстура)— относительное содержание впочве, горной породе или искусственной смеси частиц различных размеров независимо отиххимического или минералогического состава.
Википедия
Система Микромед Visual 5MP 9.7? может использоваться как смикроскопами плоского поля, так исостереомикроскопами. Установка системы визуализации возможна втретий (вертикальный) тубус микроскопа или используя специальный переходник (приобретается отдельно) вобычный окуляр любого микроскопа. Более того, установить систему Микромед Visual 5MP 9,7? можно нателескоп, зрительную трубу или любой другой оптический прибор, оснащённый байонетом C-mount. Поворотный шарнир позволяет изменить угол наклона экрана для комфортной работы наблюдателя.
Корпус Микромед Visual 5MP 9.7? изготовлен изпрочного пластика снанесением декоративного покрытия, ашарнир наклона экрана ибайонет C-mount изалюминиевого сплава. Напередней поверхности находится IPS тачскрин экран сдиагональю 246мм (9.7?) исразрешением 2048x1536 пикселей исветодиодный индикатор работы устройства.
Справой стороны корпуса находятся: кнопка включения, гнездо micro HDMI ислот для карты памяти micro SD. Слевой стороны: два полноразмерных USB порта, микрофон игнездо для наушников. Нанижней части корпуса находится гнездо для подключения комплектного адаптера питания 12В.
Назадней части корпуса находится шарнир наклона идва динамика. Шарнир позволяет наклонить экран наугол до90°.
Для начала работы необходимо всего лишь установить систему втретий (вертикальный) тубус микроскопа ивключить питание.
Матрица
«Глазами» системы является 5.0-мегапиксельная матрица, которая позволяет делать снимки изаписывать видео для последующей обработки. Матрица находится восновании шарнира для поворота экрана, для подключения системы визуализации кмикроскопу предназначен байонет C-mount.
Программное обеспечение
Если «глаза» прибора это еёматрица, топрограммный комплекс это его «мозг».
Для проведения (например, оптического гранулометрического анализа) система снабжена специальным программным обеспечением S-EYE. Изображение, полученное намикроскопе передаётся всистему визуализации, затем обрабатывается программой, результат выводится наэкран или сохраняется впамяти устройства. S-EYE может анализировать широкий ряд размеров частиц (зависит отувеличения микроскопа).
Краткий перечень основных функций программы S-EYE
Калибровка под сочетание увеличения микроскопа иразмера поля зрения камеры
Захват ивоспроизведение изображений/ видео
Настройка экспозиции, баланса белого, яркости, контрастности, насыщенности, резкости, гаммы
Зеркальное отражение изображения повертикали или горизонтали
Преобразование изображения воттенки серого
Бинаризация изображения
Поиск контуров наизображении
Подсчет точек
Измерение расстояния между двумя точками
Измерение ширины, длины, площади прямоугольника
Измерение площади круга
Угловые измерения
Вставка текста наизображение
Экспорт полученных данных вформате CSV
