Для чего он нужен
Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

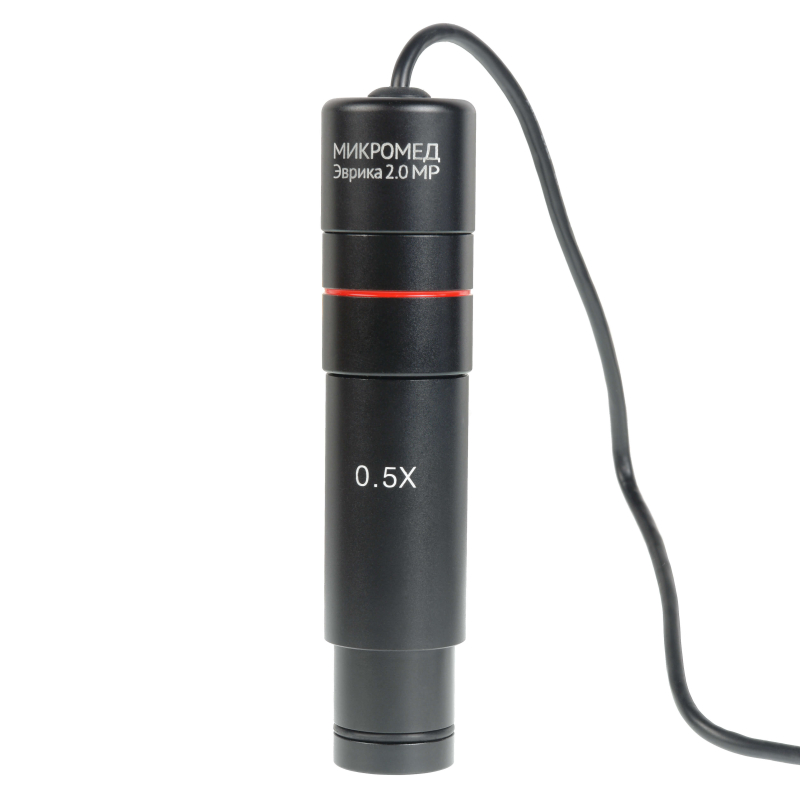

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. Микромед Эврика 2.0 Mp позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и сохранять фото и видео файлы параллельно с исследованиями. Подобное устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.
Что он умеет
Видеоокуляр поддерживает запись видеофайлов с частотой 30, 60 и 120 кадров в секунду с разрешением 1920 x 1080, 1280 x 720 и 640 х 480 соответственно. При записи файлов формата фото поддерживается максимальное разрешение сенсора - 1936 x 1096.
Камера построена на цветном CMOS сенсоре формата 1/2.7 дюйма, что составляет 5.8 х 4.0 мм с полным разрешением 1936x1096 и размером пикселя 3,0 х 3,0 мкм. Крупный размер пикселя позволяет достигать высокой чувствительности сенсора с малым уровнем шумов, что особенно важно при использовании объективов большого увеличения. Видеоокуляр Эврика 2.0 Mp входит в линейку продукции торговой марки Микромед, заслужившую большую популярность и доверие пользователей благодаря высокому качеству, надежности и отличному качеству изображений.
Цифра плюс оптика
Специальная оптика для видеоокуляра - оптический адаптер позволяет максимально полно использовать разрешение сенсора и получать большее цифровое увеличение. Он обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Видеоокуляр Эврика 2.0 Mp комплектуется оптическим адаптером с увеличением 0,5х. Это увеличение подобрано под размер сенсора 1/2.5 - 1/3 дюйма. Благодаря этому площадь сенсора используется максимально полно без потерь разрешения. Для бюджетной окулярной камеры наличие в комплекте оптического адаптера редкость, ведь подобным устройством снабжаются, как правило, более дорогие устройства.
Проще простого
Для того, чтобы начать работу с камерой, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствие фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации. Посадочный диаметр видеоокуляра Эврика 2.0 Mp стандартизован и составляет 23,2 мм. Этот стандарт широко распространен, и благодаря этому видеоокуляр может быть установлен на множество микроскопов различных типов и торговых марок. После этого требуется установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Программное обеспечение
Программное обеспечение «Микромед Эврика» служит для просмотра изображения с камеры в реальном времени на мониторе ПК, фото- и видеозапись процесса, обработки полученные изображения, систематизации и хранения, формирования отчетов. Программа позволяет настраивать экспозицию и цветопередачу, калибровать камеру, проводить измерение линий, углов, многоугольников, окружностей и других элементов изображения.
Функция «Что я вижу в микроскопе?» одним нажатием делает снимок наблюдаемого объекта и запускает поиск похожих изображений с помощью ИИ-сервисов Яндекс и Google, чтобы идентифицировать объекты в кадре и получить дополнительную информацию.
ПО поддерживает работу с операционными системами Windows, Astra Linux, Ubuntu и RED OS, что позволяет использовать его в образовательных и исследовательских учреждениях, в том числе использующих российские ОС. «Микромед Эврика» позволяет в дальнейшем расширять возможности программы специализированными интеллектуальными модулями для автоматического анализа изображений.
Полезным дополнением к видеоокуляру Эврика 2.0 Mp станет калибровочный, или микрометрический слайд. Этот простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.
Особенности:
Цветной CMOS сенсор 2Мр.
Высокая чувствительность сенсора и большой размер пикселя позволяют получать изображения и видео высокого качества с объективами больших увеличений.
Запись видео со скоростью 30 кадров в секунду с разрешением Full HD - 1920x1080.
Запись видео со скоростью до 120 кадров в секунду.
Совместимость с большинством операционных систем.
Широко распространенный посадочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами многих производителей.
Оптический адаптер 0,5х в комплекте.
Программное обеспечение для Windows, Linux и RED OS с встроенной функцией визуального поиска
Скачать программное обеспечение Микромед Эврика можно здесь.
На этом фото оксалаты в кожице чеснока. Файл записан с помощью видеоокуляра Микромед Эврика 2.0 Mp с микроскопом Эврика 40х-1280х. Использован объектив с увеличением 40х.
Примеры того, что можно увидеть в микроскопМикромед Эврика 40х-1280х с видеоокуляром Эврика 2.0 Mр можно увидеть и даже прочитать об этом в нашей статье «Бумага и краска созданы друг для друга?»
