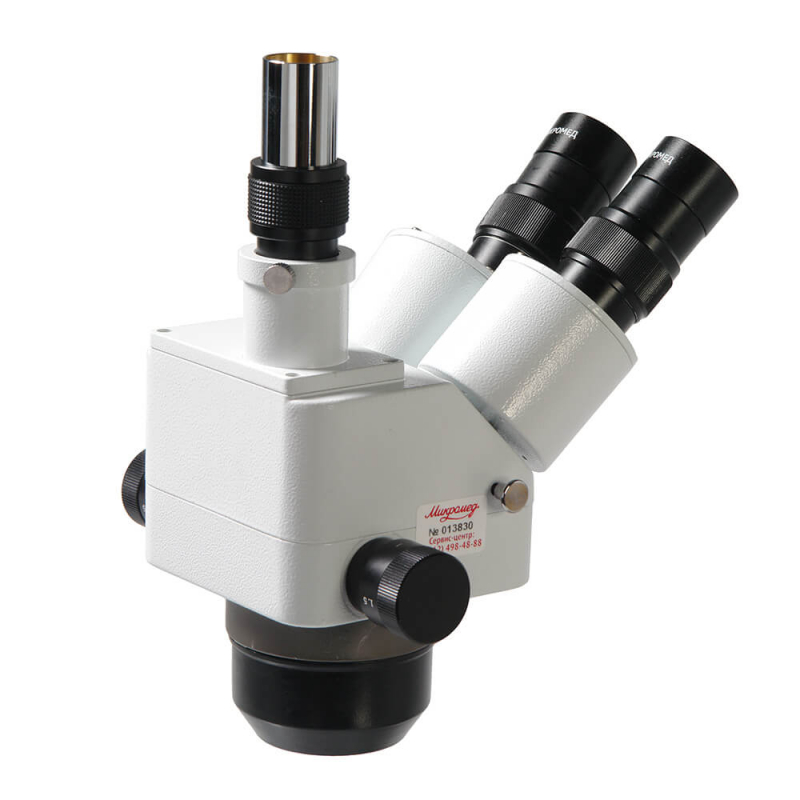

Тринокулярная оптическая головка Микромед МС-2-ZOOM вар.2 устанавливается на любой стандартный штатив стереомикроскопа Микромед - основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4. Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном - держателем оптической головки.
Посадочный диаметр - 70 мм.
Вариант исполнения оптической головки "МС-2-ZOOM вар. 2" - тринокулярная модель, которая имеет третий вертикальный выход - канал визуализации. Данная конструкция позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в канал визуализации. Таким образом он не мешает проводить исследование через окуляры. Переключение светового потока с левого тубуса на вертикальный выход происходит посредством рукоятки, расположенной с левой стороны. Тринокулярный вариант исполнения визуальной насадки так же позволяет подключать комплект визуализации на базе ФК (в комплект не входит)
Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть
Увеличение объективной части
Окуляр 5х
Окуляр 10х
Окуляр 15х
Окуляр 20х
Стандартный объектив
1 ~ 4х
5 ~ 20х
10 ~40х
15 ~ 60х
20~80х
С насадкой 0,5х
0,5 ~ 2х
2,5~10х
5 ~ 20х
7,5 ~ 30х
10~40х
С насадкой 0,75х
0,75 ~ 3х
3,75~15х
7,5~30х
11,25~45х
15~60х
С насадкой 1,5х
1,5 ~ 6х
7,5 ~ 30х
15~60х
22,5~90х
30~120х
С насадкой 2х
2 ~ 8х
10 ~ 40х
20~80х
30 ~ 120х
40~160х
Рабочее расстояние и диаметр поля зрения оптической головки в плоскости объекта с каждой парой сменных окуляров и при всех насадках на объективную часть
Увеличение объективной части
Рабочее расстояние, мм
Поле с окуляром 5х, мм
Поле с окуляром 10х, мм
Поле с окуляром 15х, мм
Поле с окуляром 20х, мм
Стандартный объектив
1 ~ 4х
85
20-5
23-5,5
15,5-4
10,5-3
С насадкой 0,5х
0,5 ~ 2х
172
40-11
52-12
36-8,5
25-5,8
С насадкой 0,75х
0,75 ~ 3х
95
25-6,5
30-7
21-5
14-3,5
С насадкой 1,5х
1,5 ~ 6х
42
13-3,5
15-4,8
10,5-2,5
7-1,8
С насадкой 2х
2 ~ 8х
28
10-2,5
11,5-3
8-2
5,5-1,5
