Назначение

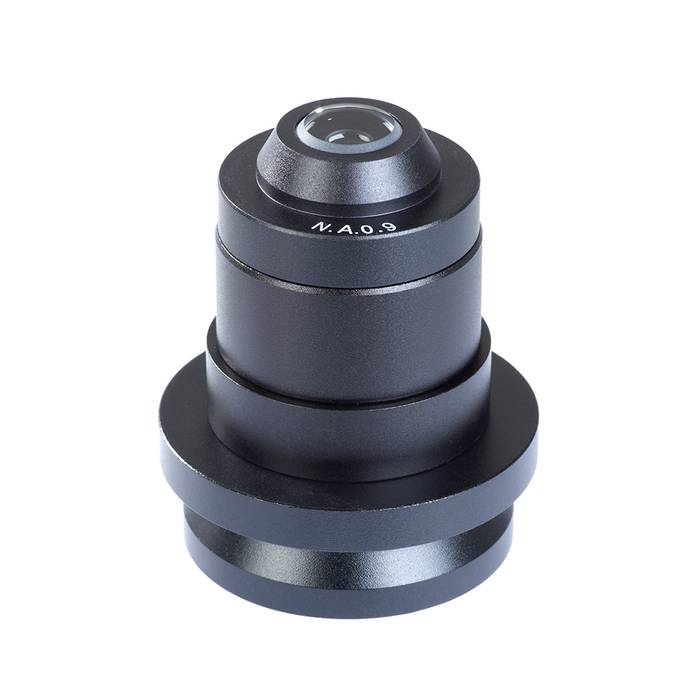

Конденсор предназначен для исследований по методу темного поля в сухой системе. Конденсор может использоваться со всеми вариантами микроскопов Микромед 1, 2 и 3, оснащенными съемным конденсором, установочным кронштейном с подвижкой по оптической оси и механизмом центрировки конденсора. Устанавливается на микроскоп вместо стандартного конденсора светлого поля. С конденсором применяются сухие объективы малого и среднего увеличения с числовой апертурой не более 0.85.
Метод темного поля
Метод темного поля применяется для исследования объектов, плохо поглощающих свет и поэтому слабо визуализируемых при работе в светлом поле, например при изучении прозрачных живых биологических объектов, особенно объектов, которые не могут быть окрашены – микроорганизмов, тканевых культур и клеточных структур живых клеток. Также метод используется и в других областях для исследования прозрачных объектов, например в материаловедении и ювелирной промышленности.
Принцип работы
Предмет освещается полым световым конусом с апертурой, превышающей апертуру используемого объектива. Входной зрачок объектива оказывается в области геометрической тени и прямой свет, прошедший через препарат, не участвует в создании изображения. Однако оптически неоднородные детали препарата рассеивают свет, за счет этого создается изображение с контрастом, достаточным для визуализации. Для формирования такого освещения конденсор оснащен неподвижной кольцевой диафрагмой, внешний и внутренний диаметры которой ограничивают световой пучок, создавая полый конус с двумя апертурами – внешней и внутренней.
Ограничения
Изображение формируется с использованием незначительной части света, создаваемого осветителем микроскопа. Поэтому высокая яркость осветителя и применение микроскопа со схемой Кёлера имеет большое значение. Невысокая освещенность в пространстве предметов – это особенность метода темного поля. Но при этом детали объекта, освещенные рассеянным средой препарата светом, могут иметь значительную яркость. Такой характер распределения света создает высокий диапазон яркостей, что вносит дополнительные требования к окулярной камере.
Требования к окулярной камере
При необходимости записывать и передавать изображения с высоким качеством на монитор, камера должна удовлетворять минимальным требованиям:
Чувствительность камеры не менее 1000 мВ/люкс-сек.
Камера должна обеспечивать длительные выдержки не менее 1000 мс.
Динамический диапазон камеры должен составлять не менее 65 дБ.
