Назначение
Оптоволоконный осветитель применяется с различными микроскопами и позволяет расширить возможности при исследованиях в отраженном свете. Световод формируют направленный свет
и делает осветитель эффективным при исследовании сложных трехмерных объектов, требующих подсветки труднодоступных участков. Осветитель применяется при наблюдении образцов минералов, плохо пропускающих свет кристаллов, деталей прецизионных механизмов и плат электронных приборов. Может применяться совместно с кольцевым осветителем и как независимый осветитель. Осветитель совместим с любыми стереомикроскопами и микроскопами плоского поля.
Гибкий свет

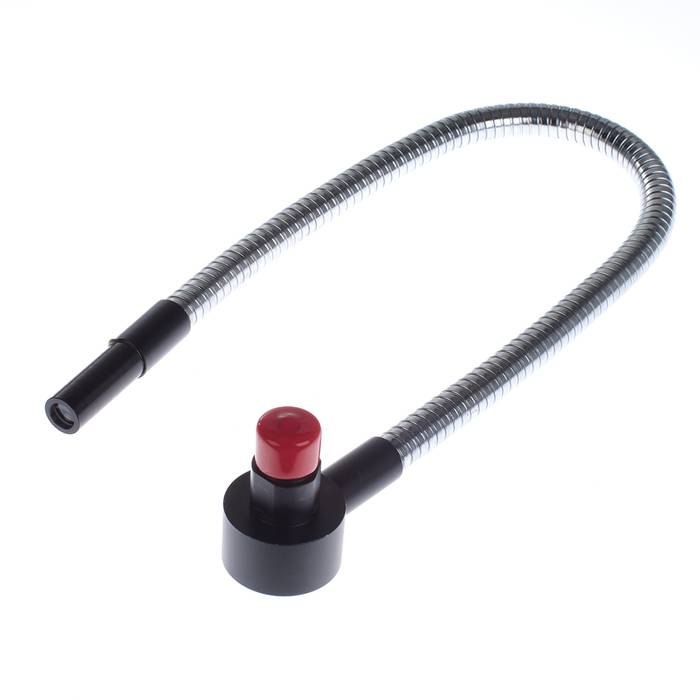

Гибкость освещения обеспечивается конструкцией металлического рукава оптоволоконного жгута и его длиной 500 мм. Благодаря этому световой выход может быть расположен в любом месте для обеспечения необходимого угла и расстояния до объекта. Значительная длина световода позволяет рационально разместить осветительный блок в рабочем пространстве. Регулировка положения осветителя предельно проста – нужно изогнуть рукав оптоволоконного жгута и придать ему нужную конфигурацию с тем, чтобы свет был направлен точно на необходимый участок объекта. Жесткость рукава обеспечивает стабильность установленного положения.
Для того, чтобы начать работу с осветителем, нужно установить муфту оптического коннектора осветителя во фланец осветительного блока, и можно приступать к работе.
Осветительный блок HL-150
Осветительный блок - базовая часть оптоволоконной системы освещения Микромед.
Блок является источником управляемого света для оптоволоконных осветителей.
К блоку подключаются оптоволоконные осветители Микромед – кольцевой, а также одинарныйи двойной осветители направленного света. В качестве источника в осветительном блоке HL-150 применяется галогенная лампа с дихроичным отражателем и ИК фильтром. Галогенная лампа питается стабилизированным напряжением 24В и имеет регулировку яркости. Для охлаждения лампы и схемы питания используется производительный вентилятор с управлением от схемы регулировки яркости.
Качество света
Высокое качество освещения достигается благодаря особенностям конструкции передающего свет оптоволоконного жгута и светотехническим характеристикам осветительного блока. Оптоволоконный жгут осветителя создает однородное пятно света высокой интенсивности – на расстоянии 100 мм до 75% создаваемой освещенности сосредоточено в круге диаметром80 мм с освещенностью 4050 люкс. Осветитель, подключенный к осветительному блоку HL-150, изучает свет с цветовой температурой 3400?К, индекс цветопередачи (CRI) = 94. Оптоволоконные жгуты имеют низкую теплопроводность, что в сочетании с эффективным охлаждающим вентилятором осветительного блока и встроенным в лампу ИК фильтром не создает нагрева исследуемого образца.
Особенности
Комфортная для глаз цветовая температура 3400?К
Индекс цветопередачи 94 способствует точной передачи цветов
Гибкий источник света с регулировкой положения в широких пределах
Подсветка сложных участков, недоступных для обычных осветителей
Осветитель создает гомогенное световое пятно высокой освещенности
Гибкий оптоволоконный жгут длиной 500 мм
Световое излучение не нагревает исследуемый образец
Осветитель совместим с любыми микроскопами
