Назначение

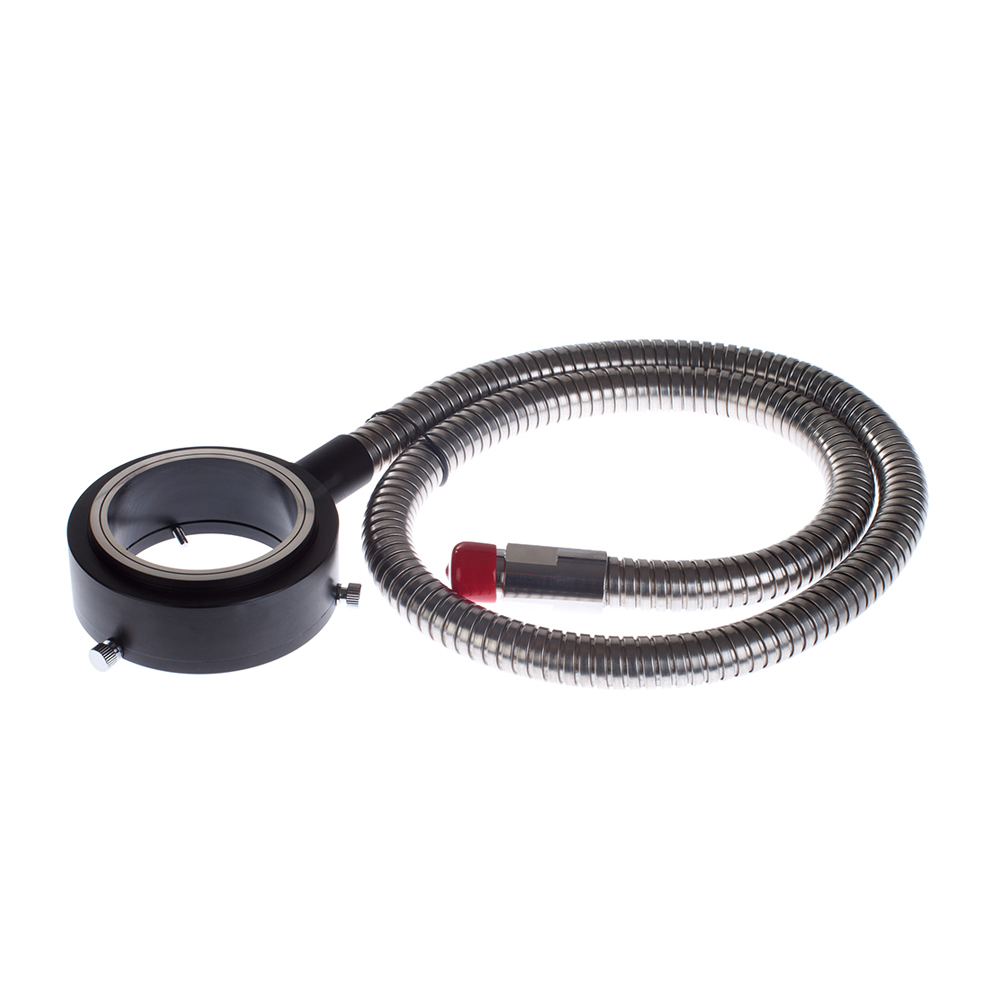

Кольцевой оптоволоконный осветитель Микромед HL-150 используются со стереомикроскопами и позволяет расширить возможности при исследованиях в отраженном свете. Осветитель применяется при наблюдении сложных трехмерных объектов, таких, как образцы минералов, плохо пропускающих свет кристаллов, деталей прецизионных механизмов и плат электронных приборов. Вместе с источником направленного света кольцевой осветитель может использоваться в качестве дополнительного источника, также он используется и как независимый осветитель.
Особенности кольцевого осветителя
Верхнее бестеневое освещение направленное точно по оптической оси микроскопа способствует равномерному освещению без глубоких теней, приводящим к получению ложных результатов исследований. Благодаря кольцевой конфигурации осветителя изображение свободно от асимметричных теней, искажающих геометрию объекта. Оптоволоконный жгут длиной 900 мм помещен в эластичный металлический рукав, благодаря этому осветительный блок может быть размещен в любом удобном месте рабочего пространства.
Качество света
Высокое качество света достигается за счет оптоволоконной конструкцией осветителя и галогенной лампой с дихроичным отражателем примененной в осветительном блоке.
Осветитель создает однородное пятно света высокой интенсивности – на расстоянии 100 мм до 75% создаваемой освещенности сосредоточено в круге диаметром 70 мм с освещенностью 4100 люкс. Подобное распределение света хорошо согласуется с полем зрения большинства стереомикроскопов как в стандартной комплектации, так и с оптическими насадками. Кольцевой осветитель, подключенный к осветительному блоку HL-150, изучает свет с цветовой температурой 3240?К, индекс цветопередачи (CRI) = 94. Оптоволоконный жгут имеет низкую теплопроводность, что в сочетании с эффективным охлаждающим вентилятором блока и встроенным в лампу ИК фильтром не создает нагрева исследуемого образца.
Совместимость
Осветитель совместим со всеми стереомикроскопами, имеющими посадочную резьбу оптического блока М48. Например, Микромед МС-2 ZOOM, Микромед МС-3 ZOOM и Микромед МС-4 ZOOM. Для установки осветителя на такие стереомикроскопы требуется адаптер, специально предназначенный для установки кольцевых осветителей. При использовании с этими микроскопами оптических насадок осветитель устанавливается на оправу оптической насадки. Адаптер в комплект не входит и приобретается отдельно. Без использования адаптера осветитель может быть установлен на стереомикроскоп с внешним диаметром блока объективов не более 55 мм.
Осветительный блок HL-150
Это базовая часть оптоволоконной системы освещения Микромед. Блок является источником управляемого света для оптоволоконных осветителей. К блоку подключаются оптоволоконные осветители Микромед – кольцевой, а также одинарный и двойной осветители направленного света. В качестве источника в осветительном блоке HL-150 применяется галогенная лампа с дихроичным отражателем и ИК фильтром. Галогенная лампа питается стабилизированным напряжением 24В и имеет регулировку яркости. Для охлаждения лампы и схемы питания используется производительный вентилятор с управлением от схемы регулировки яркости.
Особенности:
Комфортная для глаз цветовая температура 3240?К
Индекс цветопередачи 94 способствует точной передачи цветов
Свет направлен точно по оптической оси микроскопа
Свет не создает асимметричных теней, искажающих геометрию объекта
Осветитель создает ровное световое пятно высокой освещенности
Эластичный оптоволоконный жгут длиной 900 мм
Световое излучение не нагревает исследуемый образец
Осветитель совместим с большинством стереомикроскопов
