Назначение

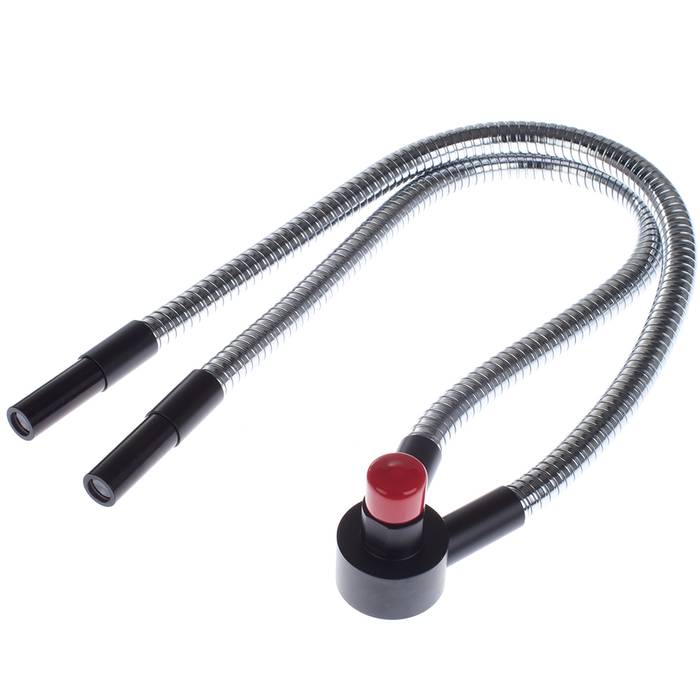

Двойной оптоволоконный осветитель применяется с различными микроскопами и позволяет расширить возможности при исследованиях в отраженном свете. Два световода формируют два источника света делая осветитель особенно эффективным при исследовании сложных трехмерных объектов, требующих подсветки труднодоступных участков. Осветитель применяется при наблюдении образцов минералов, плохо пропускающих свет кристаллов, деталей прецизионных механизмов и плат электронных приборов. Может применяться совместно с кольцевым осветителем и как независимый осветитель. Осветитель совместим с любыми стереомикроскопами и микроскопами плоского поля.
Гибкий свет
Гибкость освещения отраженным светом обеспечивается конструкцией металлических рукавов оптоволоконных жгутов и их значительной длиной 500 мм. Благодаря этому световые выходы могут быть расположены в любом необходимом месте для обеспечения нужного угла и расстояния до объекта. Длина световодов позволяет рационально разместить осветительный блок. Регулировка положения осветителей предельно проста – нужно изогнуть рукава оптоволоконных жгутов и придать им нужную конфигурацию с тем, чтобы свет был направлен точно на необходимый участок объекта. Жесткость рукава обеспечивает стабильность установленного положения. Для того, чтобы начать работу с осветителем, нужно установить муфту оптического коннектора осветителя во фланец осветительного блока, и можно приступать к работе.
Осветительный блок HL-150
Осветительный блок - базовая часть оптоволоконной системы освещения Микромед. Блок является источником управляемого света для оптоволоконных осветителей. К блоку подключаются оптоволоконные осветители Микромед – кольцевой, а также одинарныйи двойной осветители направленного света. В качестве источника в осветительном блоке HL-150 применяется галогенная лампа с дихроичным отражателем и ИК фильтром. Галогенная лампа питается стабилизированным напряжением 24В и имеет регулировку яркости. Для охлаждения лампы и схемы питания используется производительный вентилятор с управлением от схемы регулировки яркости.
Качество света
Высокое качество освещения достигается благодаря особенностям конструкции передающих свет оптоволоконных жгутов и светотехническим характеристикам осветительного блока. Каждый из двух оптоволоконных жгутов осветителя создает однородное пятно света высокой интенсивности – на расстоянии 100 мм до 75% создаваемой освещенности сосредоточено в круге диаметром
80 мм с освещенностью 1980 люкс. Суммарная освещенность, создаваемая обоими жгутами, составляет 3850 люкс. Осветитель, подключенный к осветительному блоку HL-150, изучает свет с цветовой температурой 3400?К, индекс цветопередачи (CRI) = 94. Оптоволоконные жгуты имеют низкую теплопроводность, что в сочетании с эффективным охлаждающим вентилятором осветительного блока и встроенным в лампу ИК фильтром не создает нагрева исследуемого образца.
Особенности
Комфортная для глаз цветовая температура 3400?К
Индекс цветопередачи 94 способствует точной передачи цветов
Два источника света с регулировкой положения в широких пределах
Подсветка сложных участков, недоступных для обычных осветителей
Осветитель создает гомогенное световое пятно высокой освещенности
Гибкие оптоволоконные жгуты длиной 500 мм
Световое излучение не нагревает исследуемый образец
Осветитель совместим с любыми микроскопами
